Бытовое представление о звуке имеют, наверное, все. А вот о Минифоне, оказывается, нет. Поэтому сперва я покажу тем кто не в курсе, что это такое.
Здесь я не буду подробно рассказывать о характеристиках аппарата. Хочу поведать о том, как можно подключить к нему наушники. Этой ночью я уже написал, что вызвонил контакт для наушников. Осталось привести всё в исполнение. Кстати, я привёл в соответствие таблицу из предыдущего поста. Вот её новый вид.
Те, кому довелось пользоваться Минифоном, знают, что его нельзя заряжать от порта USB. Из таблицы видно, что причиной тому обратная полярность в разъёме. Те же, кто пробовал подключать Минифон к USB, видели на дисплее символ наушников. О том как оживить эту картинку – далее. Помимо стандартного паяльного набора нам потребуется кабель USB, male разъём miniUSB типа B, female разъём 3.5, подключаемый объект (наушники) и субъект подключения (Минифон).
К сожалению, ещё при прошлом председателе сельсовета радиорынки в нашей деревне закрыли. А пришедшие им на смену магазины радиодеталей не считают нужным торговать такой мелочью как разъёмы. Поэтому пришлось купить готовый переходник с USB на miniUSB и отсечь большой разъём. На строительном рынке тоже негусто. Разъёмы female 3.5 были только пластмассовыми. Это не соответствует нашему с паяльником темпераменту. Поэтому я взял male 3.5 и соединитель с двумя female 3.5 на концах. Всё как на картинке.

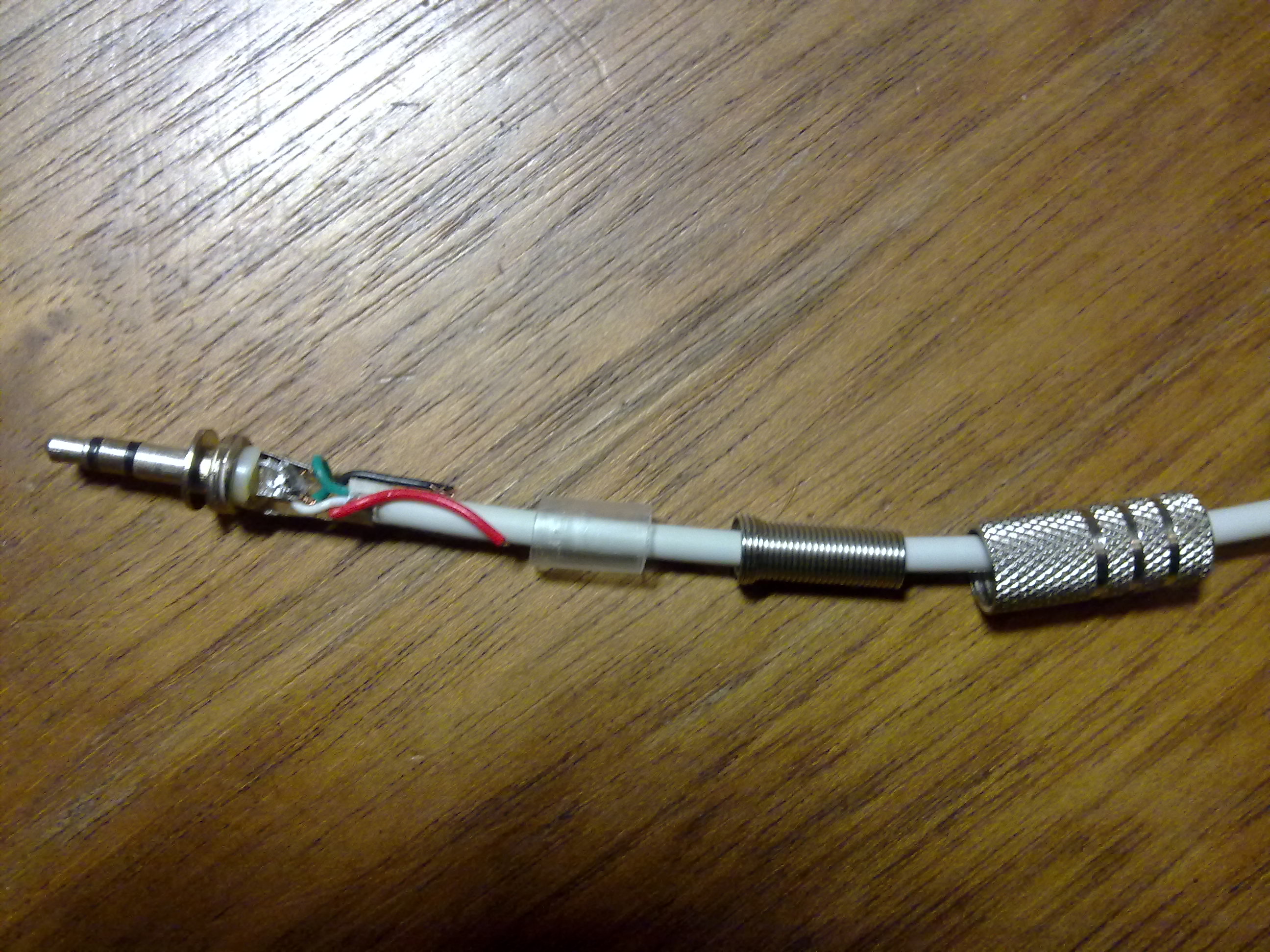

Первым делом после того как мы препарировали кабель, надо отодвинуть красный и чёрный провода. Они ведут к питанию и нам ни к чему. Теперь не забудьте нанизать части разъёма на кабель.

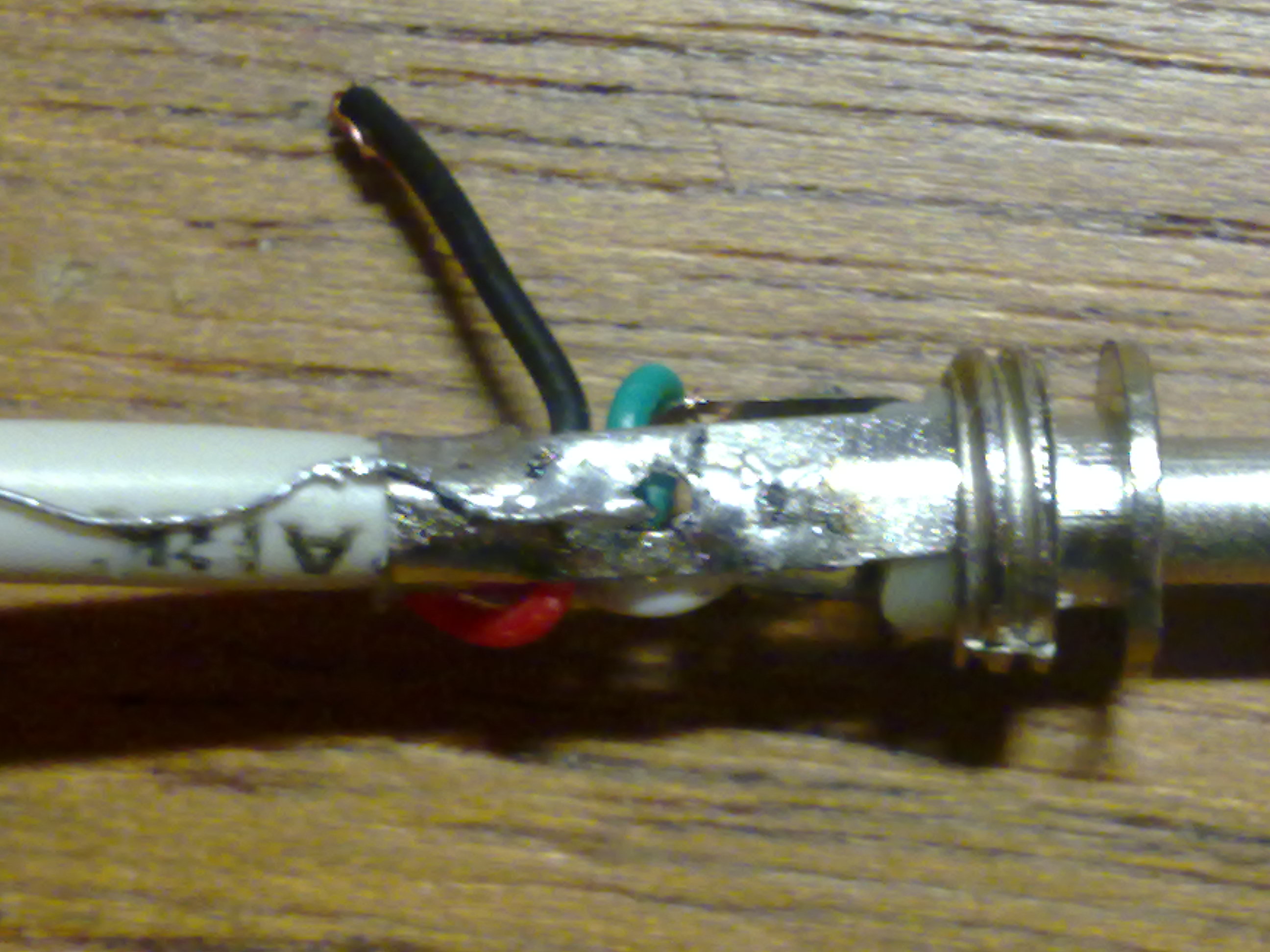

По молодости я забывал это делать. Приходилось распаивать готовую конструкцию. Первым делом припаяем экран всего USB кабеля к земле разъёма.

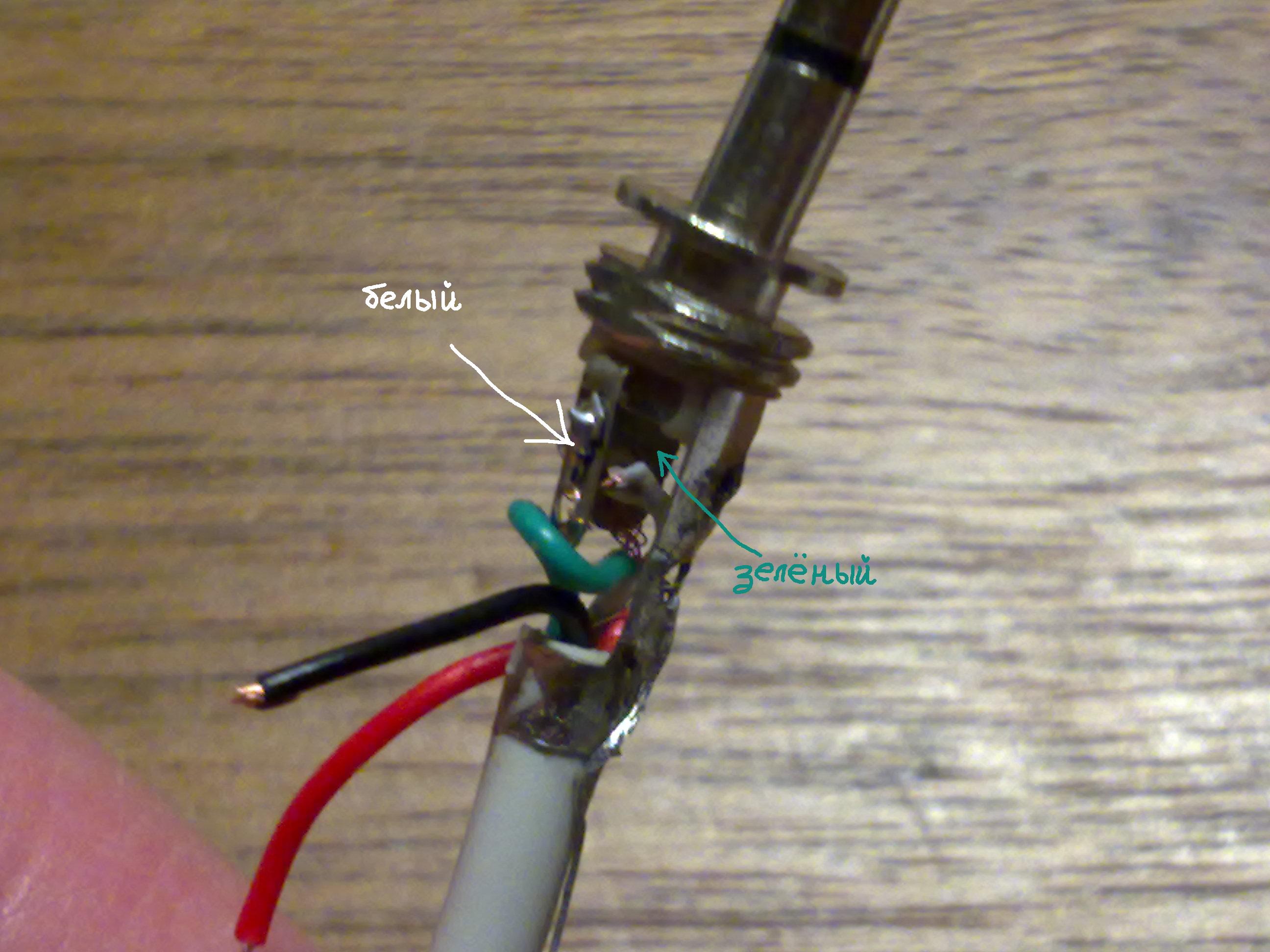

Мой кабель оказался удобным. В нём помимо экрана из фольги была тонкая проволока. Теперь нужно разобраться с белым и зелёным. На оба эти провода идёт звук из телефона. Но белый провод в таблице неспроста отмечен как главный. Только когда к нему подключены наушники, Минифон начинает транслировать звук на них, а не в динамик. Не вступая в полемику о том, что считать основным: правое или левое, я припаял провод главного звукового выхода к контакту, который соответствует правому каналу.
Этот контакт отстоит от оси разъёма почти как земля разъёма. Контакт левого канала расположен почти на оси разъёма. К нему мы припаяем зелёный провод. Готово! Собираем и подключаем.

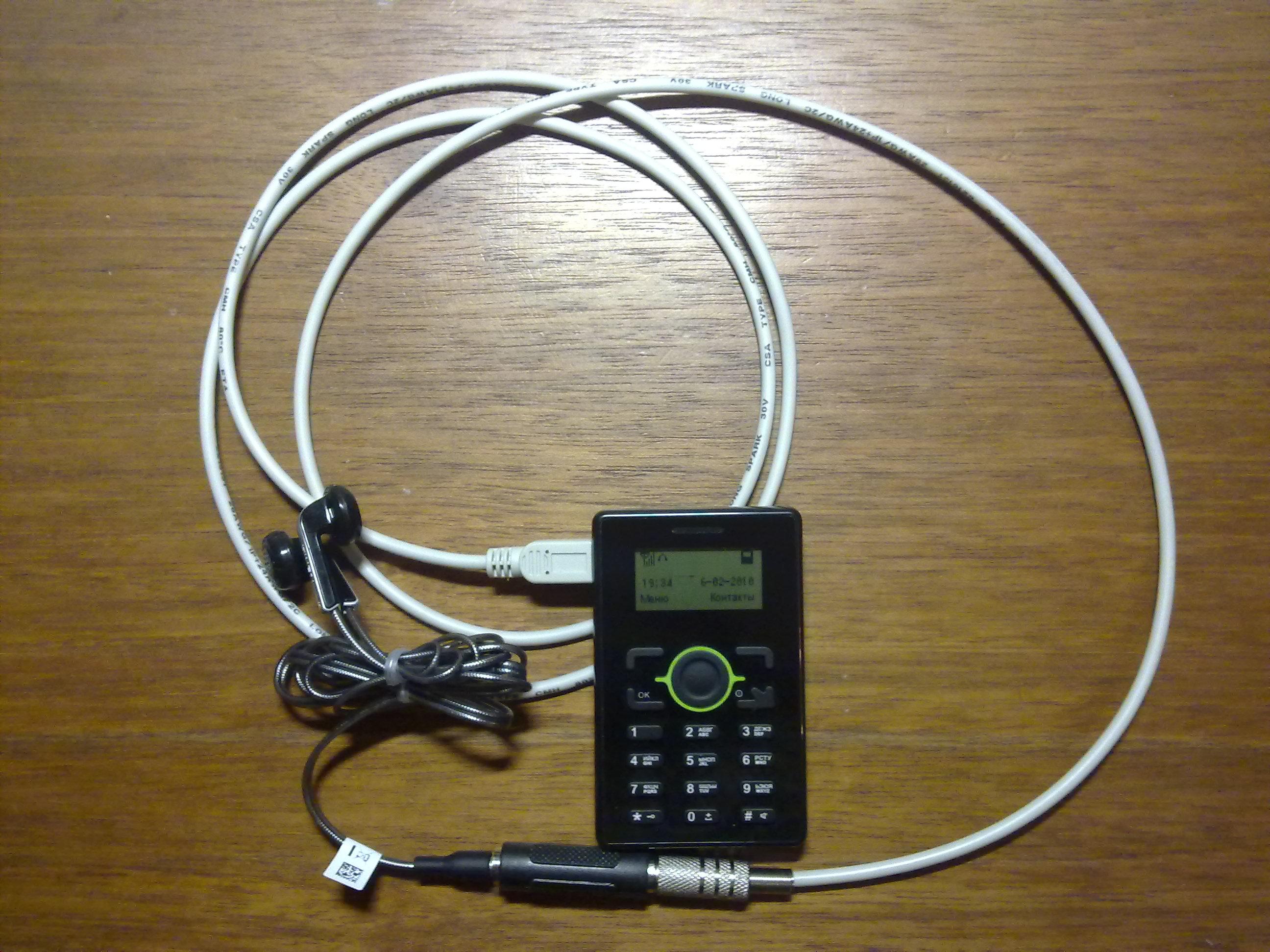

На дисплее появляется знакомый многим значок наушников. Одеваем наушники и звоним на номер с автоинформатором. Однако радоваться пока рано. Получившееся устройство позволяет слышать. При этом отключается динамик и микрофон Минифона. Я по-прежнему склоняюсь к тому, что микрофон спрятан в том контакте, который на схеме miniUSB номера не имеет. Но проверить это с готовым разъёмом на кабеле опять не получилось. Нужно прозванивать отдельный разъём. Для этого он должен оказаться в торговой точке. Господа убийцы радиорынков, не сочтите за труд! Закажите у производителя 1 разъём для меня! Спасибо!
|
